삼성전자 파운드리 가격 최대 15% 인상… 평택 4나노 라인은 이미 풀가동

2026년 8월 20일 | 대한민국 | 기술

8월 20일 새벽, 구글 트렌드 대한민국 기술 카테고리에서 ‘파운드리’가 급상승 검색어로 튀어올랐습니다. 검색량은 500회 이상, 상승률은 1,000% 이상으로 기록됐고 트렌드가 시작된 시점은 불과 한 시간 전이었습니다. 평소 반도체 업계 종사자나 주식 투자자가 아니면 잘 쓰지 않는 단어가 이렇게 갑자기 대중 검색어로 올라오는 데에는 분명한 계기가 있습니다. 이번에는 그 계기가 아주 구체적입니다. 바로 삼성전자의 파운드리 가격 인상 소식입니다.

▲ 삼성전자 평택 반도체 캠퍼스의 클린룸 구역을 찾은 방문단. 방진복 착용은 파운드리 생산라인의 기본 조건이다 (미국 백악관 공개 사진 · Public Domain / Wikimedia Commons)

1. 로이터가 터뜨린 한 줄, "삼성 파운드리 값을 올렸다"

발단은 8월 19일 로이터통신의 보도였습니다. 로이터는 복수의 소식통을 인용해 삼성전자가 신규 주문에 한해 일부 첨단 파운드리 서비스 가격을 최대 15% 올렸다고 전했습니다. 이 보도는 국내 매체를 통해 하루 사이에 빠르게 퍼졌고, 20일 새벽 검색 트래픽으로 이어졌습니다.

인상 폭은 고객사의 지역과 공정 노드에 따라 다르게 적용된 것으로 알려졌습니다. 보도에 따르면 중국과 미국 고객사에는 10~15%, 대만 고객사에는 5~10% 수준의 인상률이 매겨졌습니다. 공정별로 보면 지난달 4나노 공정 신규 주문 가격이 먼저 올랐고, 5나노 공정 웨이퍼 가격도 10~15% 인상됐으며, 상대적으로 성숙 공정에 속하는 8나노 공정도 약 10% 올랐다고 전해집니다.

💡 가격 인상이 왜 호재로 읽히나
일반 소비재라면 가격 인상은 수요 위축 신호일 수 있습니다. 그러나 파운드리처럼 생산능력이 물리적으로 제한된 산업에서는 다릅니다. 공장이 이미 꽉 차 있어야만 가격을 올릴 수 있기 때문입니다. 즉 가격 인상 자체가 "주문이 넘친다"는 시장 신호로 해석됩니다.

2. 파운드리가 정확히 무슨 사업인지부터

반도체 산업은 크게 세 갈래로 나뉩니다. 첫째는 설계와 생산을 모두 하는 종합반도체기업(IDM), 둘째는 설계만 하고 생산은 외주를 주는 팹리스(Fabless), 셋째는 남의 설계도를 받아 생산만 전담하는 파운드리(Foundry)입니다. 애플, 퀄컴, 엔비디아, 테슬라 같은 회사는 칩을 직접 만들지 않습니다. 설계도를 그린 뒤 TSMC나 삼성전자 파운드리 사업부에 "이대로 찍어달라"고 맡깁니다.

파운드리는 흔히 ‘반도체 위탁생산’으로 번역되지만, 실제로는 단순 하청과 거리가 멉니다. 최첨단 공정 하나를 굴리려면 수십조 원 규모의 설비 투자와 수년간의 수율 개선 노하우가 필요합니다. 전 세계에서 3나노 이하 최선단 공정을 실제로 양산할 수 있는 기업은 손에 꼽습니다. 진입 장벽이 극단적으로 높은 대신, 일단 자리를 잡으면 팹리스 기업들이 대체 공급처를 찾기 어렵다는 구조적 힘이 생깁니다.

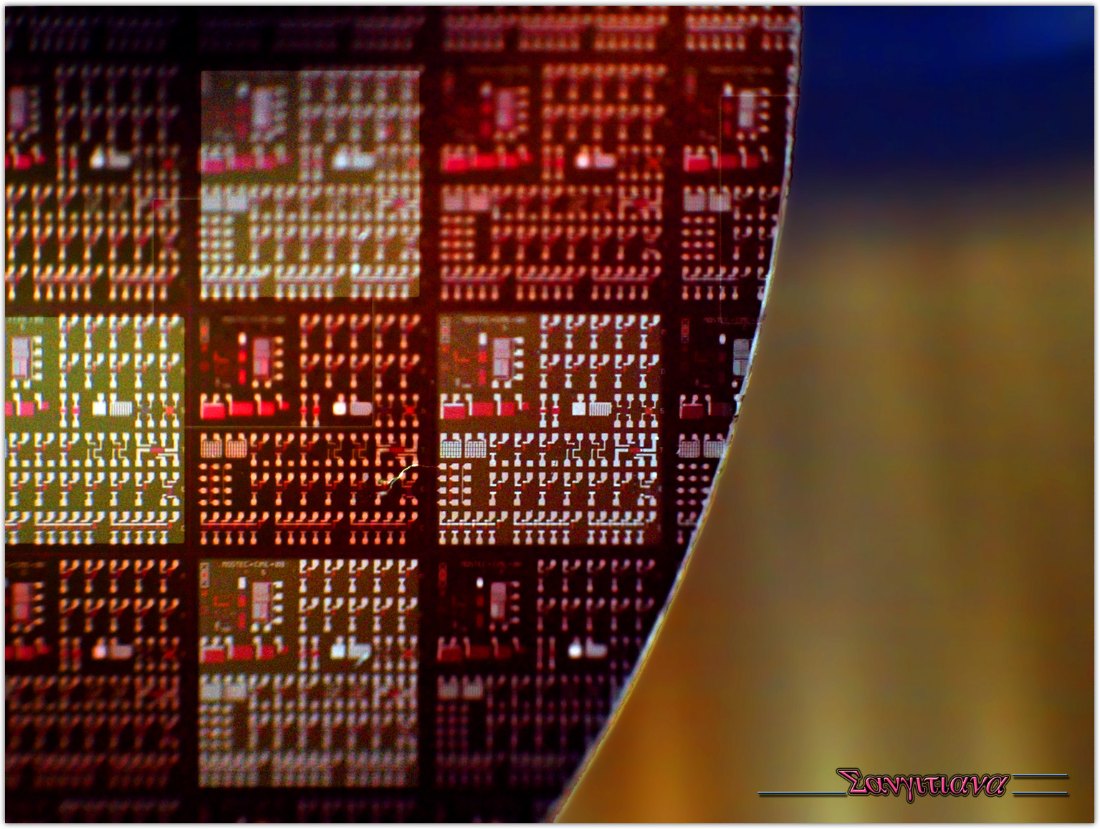

▲ 회로가 새겨진 실리콘 웨이퍼. 파운드리의 가격 협상 단위는 칩 한 개가 아니라 이 웨이퍼 한 장이다 (ⓒ Sangitiana Fararano / Wikimedia Commons, CC BY-SA 2.0)

여기서 알아둘 개념이 웨이퍼 단가입니다. 파운드리 계약은 보통 칩 하나당 가격이 아니라 300mm 웨이퍼 한 장당 가격으로 체결됩니다. 웨이퍼 한 장에서 칩이 몇 개나 정상 작동 상태로 나오는지가 곧 수율이고, 수율이 낮으면 같은 웨이퍼 가격에도 실질 원가가 급등합니다. 삼성전자가 오랫동안 고전해온 지점이 바로 이 최선단 공정의 수율이었습니다.

3. 평택 SF4 라인, 가동률 100%의 무게

이번 가격 인상의 근거로 로이터가 짚은 사실이 하나 더 있습니다. 삼성전자 평택 사업장의 SF4(4나노급) 생산 라인이 지난해 말부터 가동률 100%를 유지하고 있다는 것입니다. 이 라인에서는 퀄컴을 비롯한 외부 고객사의 로직 반도체뿐 아니라, 삼성전자가 자사 HBM(고대역폭 메모리)에 쓰는 베이스 다이도 함께 생산됩니다.

이 대목이 중요한 이유는 두 가지입니다. 첫째, 외부 고객 물량과 내부 물량이 같은 라인을 나눠 쓰기 때문에 삼성전자는 들어오는 주문을 전부 받아줄 수 없는 상황에 놓였습니다. 공급이 수요를 못 따라가면 가격은 올라갑니다. 둘째, HBM 베이스 다이 생산이 늘어난다는 것은 AI 가속기 수요가 메모리를 넘어 파운드리 쪽으로도 전이되고 있다는 뜻입니다.

▲ 삼성전자 평택 반도체 캠퍼스. 국내 최대 규모의 반도체 생산 거점으로, SF4 라인도 이곳에 있다 (미국 백악관 공개 사진 · Public Domain / Wikimedia Commons)

여기에 지정학 변수도 겹쳤습니다. 미국이 첨단 반도체 제조장비의 대중국 수출을 제한하면서, 중국 팹리스 기업들은 자국 내에서 최선단 칩을 찍기가 어려워졌습니다. 그 결과 해외 파운드리 의존도가 높아졌고, 삼성전자에 몰리는 주문도 늘었습니다. 중국·미국 고객사에 상대적으로 높은 인상률이 적용된 배경으로 이 흐름이 지목됩니다.

4. 숫자로 보는 현실: TSMC 73% vs 삼성 7%

다만 낙관만 하기에는 격차가 여전히 큽니다. 2026년 2분기 기준 순수 파운드리 시장에서 TSMC의 점유율은 약 73%, 삼성전자는 약 7%로 집계됩니다. 1분기에도 TSMC 72~73%, 삼성 6~7% 수준이었으니 구도 자체는 크게 달라지지 않았습니다. 오히려 삼성전자는 최선단 공정 수율 개선이 더뎌 전 분기 대비 점유율이 소폭 하락한 것으로 분석됐습니다.

TSMC의 2분기 매출 구성을 보면 격차의 원인이 선명합니다. 7나노 이하 공정이 전체 매출의 77%를 차지했고, 그 안에서 3나노가 30%, 5나노가 33%, 7나노가 11%, 2나노가 3%였습니다. AI GPU 수요가 몰린 N4·N5 라인은 높은 가동률을 유지했고, N3 램프업도 가속됐습니다. 첨단 패키징인 CoWoS 생산능력 확대까지 더해지면서 사실상 AI 칩 공급망 전체를 붙들고 있는 형국입니다.

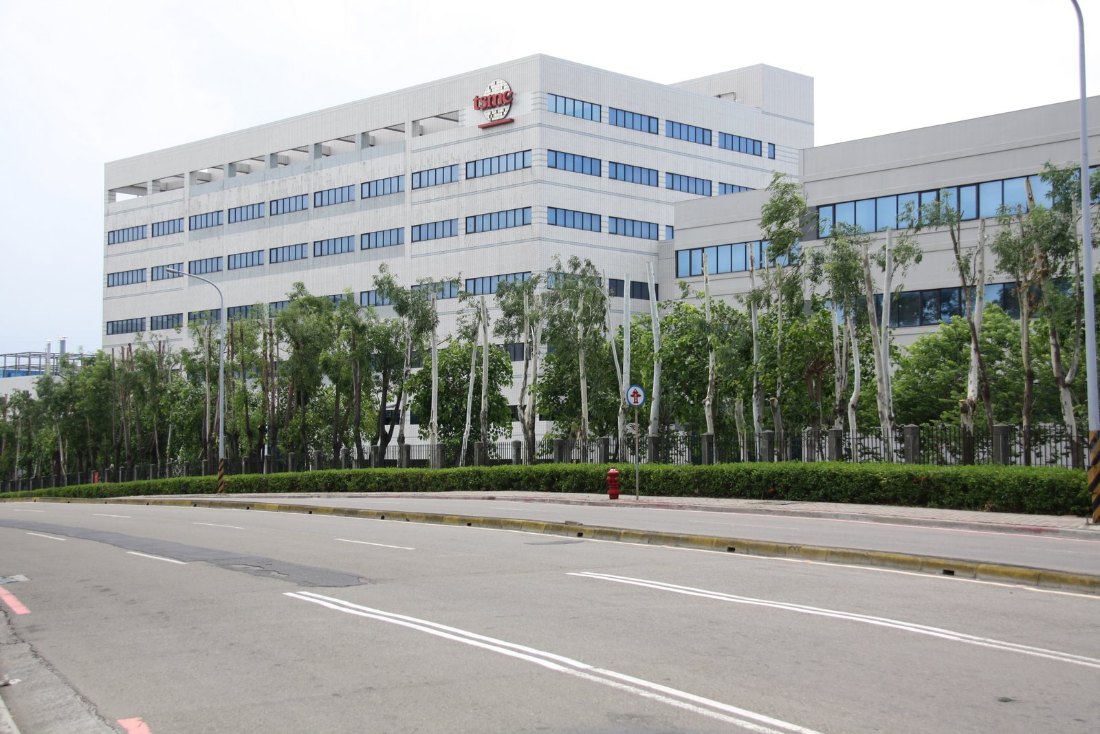

▲ 대만 신주과학단지의 TSMC 공장. 세계 파운드리 점유율 70%대를 지키는 본진이다 (Public Domain / Wikimedia Commons)

5. 승부처는 2나노, 그리고 미국 땅

양사의 다음 전장은 2나노입니다. TSMC는 2026년까지 2나노 팹 4곳을 완전 가동해 상반기 월 6만 장, 연말에는 월 10만 장 이상의 웨이퍼 생산 체제를 갖추겠다는 계획을 세워두고 있습니다. 미국 애리조나에는 두 번째 부지를 확보해 3·4팹에서 N2와 A16(1.6나노급) 공정까지 도입하겠다고 공식화했습니다. 애리조나 투자 규모는 누적 1,650억 달러로, 외국 기업의 미국 직접투자 사상 최대 수준입니다.

▲ 미국 애리조나주 피닉스의 TSMC 반도체 공장 건설 현장 (미국 백악관 공개 사진 · Public Domain / Wikimedia Commons)

삼성전자의 반격 카드는 텍사스주 테일러 공장입니다. 삼성전자 파운드리 미국법인 측은 테일러 1팹에 가장 앞선 2나노 생산능력을 구축하고 내년부터 생산을 시작하겠다고 밝혔습니다. 여기에 두 번째 파운드리 팹도 연말 착공이 예고돼 있습니다.

테일러 팹의 첫 대형 고객으로 거론되는 곳이 테슬라입니다. 테슬라의 차세대 자율주행·AI 칩인 AI5는 이미 테이프아웃(설계 확정 후 시제품 양산 단계)을 마쳤고, 삼성전자의 2나노 공정으로 테일러 공장에서 생산될 예정입니다. 물량은 삼성전자와 TSMC가 나눠 맡는 구조로, 자율주행·로봇·AI 데이터센터용으로 공급됩니다. 삼성 측은 2나노 관련 수주 건수가 2026년에 전년 대비 30% 이상 늘어날 것으로 보고 있습니다.

▲ 퀄컴 스냅드래곤 프로세서. 퀄컴은 삼성전자 평택 SF4 라인의 주요 외부 고객사 중 하나다 (ⓒ Thebronzejame / Wikimedia Commons, CC BY-SA 4.0)

6. 가격이 오르면 내 스마트폰 값도 오를까

파운드리 가격 인상은 결국 소비자 가격에도 흘러갑니다. 다만 그 경로는 생각보다 길고 시차가 큽니다. 스마트폰 한 대에 들어가는 애플리케이션 프로세서(AP)의 원가는 완제품 가격에서 차지하는 비중이 한 자릿수 후반에서 십수 퍼센트 수준입니다. 웨이퍼 단가가 10% 오른다고 해서 스마트폰 값이 10% 뛰지는 않는다는 뜻입니다. 게다가 팹리스 기업들은 보통 1~2년 단위의 장기 공급 계약을 맺기 때문에, 이번에 오른 가격은 신규 주문분부터 순차적으로 반영됩니다.

영향이 먼저 나타나는 쪽은 오히려 완제품이 아니라 부품 시장입니다. 그래픽카드, AI 서버용 가속기, 차량용 반도체처럼 최선단 공정 의존도가 높고 물량이 타이트한 제품군에서 먼저 가격이 움직입니다. 실제로 지난 몇 년간 AI 서버 수요가 폭발하면서 데이터센터용 가속기 가격은 소비자용 제품보다 훨씬 가파르게 올랐습니다. 파운드리 가격 인상은 그 압력을 한 단계 더 키우는 요인이 됩니다.

또 하나 눈여겨볼 지점은 국내 반도체 소재·부품·장비 업계, 이른바 소부장 생태계입니다. 파운드리 라인이 풀가동되면 포토레지스트, 특수가스, 세정 장비, 테스트 소켓 같은 후방 산업의 물량도 함께 늘어납니다. 삼성전자 파운드리가 살아나는 국면에서 관련 중견·중소기업 실적이 함께 개선되는 흐름이 나타나는 이유입니다. 반대로 파운드리가 부진하면 이 사슬 전체가 같이 위축됩니다. 그래서 ‘파운드리’ 한 단어의 검색량 급증은 특정 대기업 뉴스라기보다 산업 전체의 체온을 재는 지표에 가깝습니다.

마지막으로 용어 하나만 더 정리하고 넘어가겠습니다. 뉴스에 자주 등장하는 ‘나노’는 회로 선폭을 뜻하는 물리적 치수라기보다 이제는 공정 세대를 가리키는 마케팅 명칭에 가깝습니다. 같은 2나노라도 회사마다 트랜지스터 구조와 밀도가 다릅니다. 삼성전자는 3나노부터 GAA(게이트올어라운드) 구조를 먼저 도입했고, TSMC는 2나노에서 같은 구조로 전환했습니다. 숫자만 비교해 우열을 단정하기 어려운 이유입니다. 실제 성능과 전력 효율, 그리고 무엇보다 수율이 고객사의 선택을 가릅니다.

정리하자면 이번 뉴스는 "삼성이 비싸졌다"가 아니라 "삼성 라인이 꽉 찼다"는 이야기입니다. 반도체 업황을 읽을 때 가격보다 가동률을 먼저 보라는 업계의 오랜 조언이 그대로 적용되는 사례이기도 합니다.

7. 그래서 이 소식을 어떻게 읽어야 할까

정리하면 이번 ‘파운드리’ 검색 급증은 세 겹의 이야기가 겹친 결과입니다. 표면에는 삼성전자의 최대 15% 가격 인상이라는 단발성 뉴스가 있고, 그 아래에는 평택 SF4 라인 풀가동이라는 수급 사실이 있으며, 가장 아래에는 AI 반도체 수요 폭증과 미중 기술 통제라는 구조적 흐름이 깔려 있습니다.

다만 몇 가지는 냉정하게 볼 필요가 있습니다. 로이터 보도는 소식통 인용에 기반한 것이며 삼성전자가 공식 확인한 가격표는 아닙니다. 점유율 격차도 여전히 10배 수준이고, 삼성 파운드리의 흑자 전환 시점 역시 증권가에서 "내년 가능성"으로 언급되는 전망일 뿐 확정된 실적이 아닙니다. 2나노 수율이라는 가장 어려운 관문도 남아 있습니다.

💡 세 줄 요약
① 삼성전자가 4·5·8나노 신규 주문 가격을 최대 15% 인상했다는 보도가 나왔다.
② 평택 SF4 라인이 가동률 100%를 유지할 만큼 주문이 몰린 것이 배경이다.
③ 그럼에도 TSMC 73% 대 삼성 7%라는 점유율 격차는 그대로이며, 승부는 2나노와 미국 팹에서 갈린다.

반도체는 뉴스 한 건으로 판도가 뒤집히는 산업이 아닙니다. 웨이퍼 한 장의 수율을 1%포인트 올리는 데 몇 개월이 걸리고, 그 축적이 몇 년 뒤 점유율로 나타납니다. 이번 가격 인상 소식은 그 긴 곡선 위에 찍힌 하나의 점입니다. 다만 오랫동안 내리막이던 곡선이 방향을 틀고 있다는 신호로 읽을 만한 점인 것은 분명합니다. 본 글은 정보 제공을 목적으로 하며 특정 종목에 대한 투자 권유가 아닙니다.
