테슬라코일의 모든 것: 원리부터 DIY까지, 번개를 만드는 마법의 장치

2026년 4월 9일 | 찾아보기

테슬라코일이란 무엇인가?

테슬라코일은 1891년 니콜라 테슬라가 발명한 공진 변압기 회로입니다. 일반 가정용 전압을 수십만 볼트에서 수백만 볼트에 달하는 초고압으로 변환할 수 있는 장치로, 작동 시 공중으로 번개와 같은 전기 방전을 만들어내는 것이 가장 큰 특징입니다. 테슬라는 이 장치를 통해 무선 전력 전송이라는 원대한 꿈을 실현하고자 했으며, 비록 당시에는 상용화에 실패했지만 오늘날 무선 충전 기술의 이론적 기초가 되었습니다.

테슬라코일의 작동 원리

테슬라코일의 핵심 원리는 전자기 공진(electromagnetic resonance)입니다. 기본 구조는 1차 코일(primary coil)과 2차 코일(secondary coil), 그리고 커패시터(축전기)와 스파크 갭으로 구성됩니다. 1차 코일에 교류 전류가 흐르면 커패시터에 에너지가 저장되고, 스파크 갭이 방전되면서 1차 코일에 진동 전류가 발생합니다. 이 진동이 2차 코일과 공진 주파수에서 만나면 에너지가 극적으로 증폭되어 수십만 볼트의 고전압이 생성되는 것입니다.

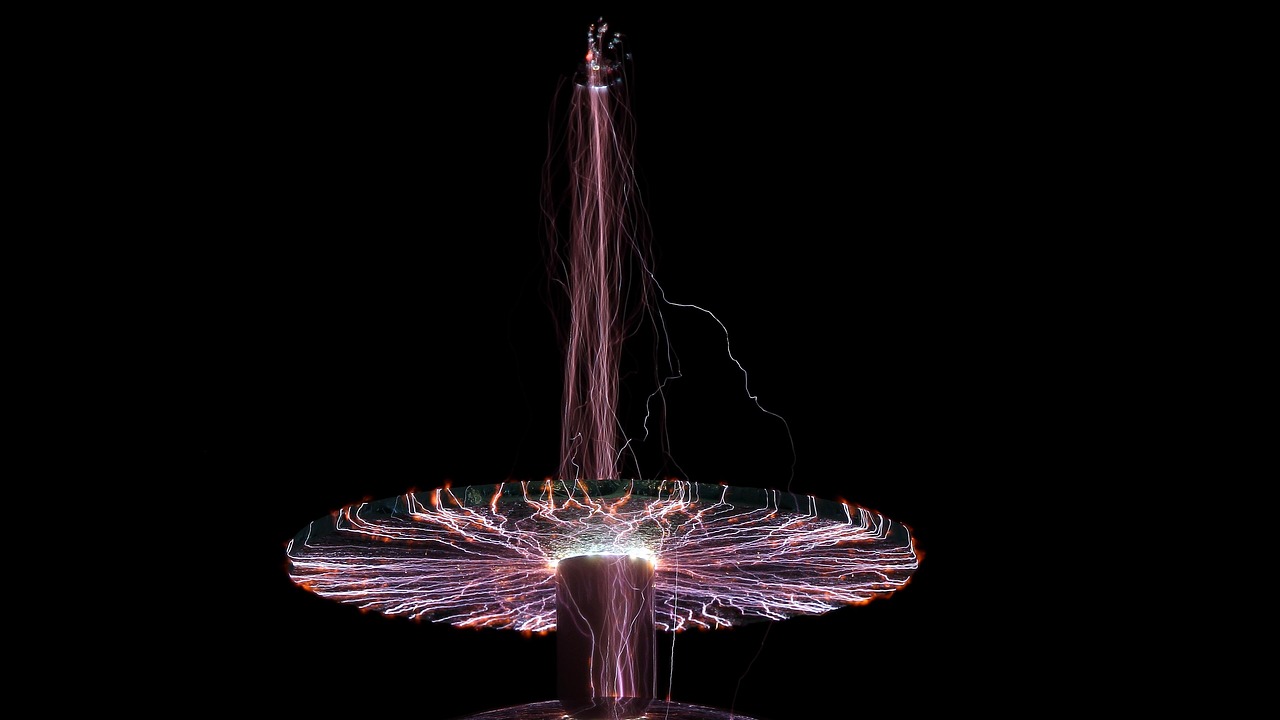

쉽게 비유하자면 그네를 타는 것과 같습니다. 그네의 고유 진동수에 맞춰 밀어주면 점점 더 높이 올라가듯, 1차 코일의 진동이 2차 코일의 고유 주파수와 정확히 일치할 때 전압이 기하급수적으로 증폭됩니다. 이렇게 생성된 초고압 전기는 공기의 절연을 뚫고 방전되면서 우리 눈에 보이는 장대한 전기 아크를 만들어냅니다.

핵심 구성 요소: 1차 코일 (두꺼운 구리선, 5~20회 감김) + 2차 코일 (가는 에나멜선, 800~1500회 감김) + 커패시터 + 스파크 갭 + 토로이드 (방전 전극)

테슬라코일의 종류

테슬라코일은 크게 세 가지 유형으로 분류됩니다. 첫째, 전통적인 스파크 갭 테슬라코일(SGTC)은 가장 클래식한 형태로, 물리적인 스파크 갭을 사용하여 1차 회로를 스위칭합니다. 구조가 단순하여 DIY 제작에 가장 많이 사용되며, 거친 크래클링 소리와 함께 불규칙한 번개 모양의 방전을 만들어냅니다.

둘째, 솔리드 스테이트 테슬라코일(SSTC)은 IGBT나 MOSFET 같은 반도체 스위칭 소자를 사용합니다. 전자 제어가 가능해 더 안정적이고 효율적이며, 음악 신호로 방전 주파수를 제어하면 번개로 음악을 연주하는 것도 가능합니다. 셋째, 이중 공진 솔리드 스테이트 테슬라코일(DRSSTC)은 가장 발전된 형태로, 1차와 2차 코일 모두에서 공진을 활용하여 가장 길고 굵은 방전 아크를 만들어낼 수 있습니다.

유형별 비교: SGTC (초보자용, 단순 구조, DIY 적합) / SSTC (중급자용, 음악 연주 가능) / DRSSTC (고급자용, 최대 방전 길이, 가장 극적인 퍼포먼스)

테슬라코일의 실제 활용 분야

테슬라코일은 단순한 과학 실험 도구를 넘어 다양한 분야에서 활용되고 있습니다. 과학 교육 현장에서는 전자기학의 원리를 시각적으로 보여주는 최고의 교구로 사랑받고 있으며, 과학관과 박물관의 인기 전시물이기도 합니다. 특히 아이들에게 과학에 대한 흥미를 불러일으키는 데 탁월한 효과가 있습니다.

엔터테인먼트 분야에서도 테슬라코일의 활용도는 높습니다. 대형 공연이나 콘서트에서 특수효과로 사용되며, '뮤지컬 테슬라코일'은 방전 아크의 주파수를 조절하여 음악을 연주하는 퍼포먼스로 전 세계 관객을 매료시키고 있습니다. 또한 산업 분야에서는 고전압 장비의 절연 테스트, 진공관 제조, 가스 방전 실험 등에 활용됩니다. 최근에는 무선 전력 전송 연구의 기초 실험 장치로도 다시 주목받고 있습니다.

DIY 테슬라코일 만들기: 입문 가이드

소형 테슬라코일은 전자공학 취미의 꽃이라 할 수 있습니다. 입문용 미니 테슬라코일은 비교적 저렴한 비용으로 제작할 수 있는데, 기본 재료는 에나멜 구리선(0.2mm, 약 200m), PVC 파이프(직경 5cm, 길이 30cm), 두꺼운 구리 튜브(1차 코일용), 고전압 커패시터, NST(네온사인 트랜스포머) 등입니다. 온라인 쇼핑몰에서 대부분 구할 수 있으며, 전체 재료비는 10~20만 원 수준입니다.

제작 과정은 크게 네 단계로 나뉩니다. 첫째, 2차 코일을 감습니다. PVC 파이프에 에나멜선을 한 층으로 촘촘하게 약 800~1000회 감아야 하는데, 이 과정이 가장 시간이 많이 걸리고 인내심이 필요합니다. 둘째, 1차 코일을 만듭니다. 두꺼운 구리 튜브를 나선형으로 5~8회 감아 평면 코일을 만듭니다. 셋째, 토로이드(상단 방전 전극)를 제작합니다. 알루미늄 덕트 호스를 도넛 형태로 만들어 알루미늄 테이프로 감싸면 됩니다. 넷째, 전원 회로를 구성합니다. NST, 커패시터, 스파크 갭을 연결하여 1차 회로를 완성합니다.

안전 경고: 테슬라코일은 수만 볼트의 고전압을 발생시킵니다. 반드시 절연 장갑 착용, 작동 중 접촉 금지, 심장 질환자 및 페이스메이커 착용자 접근 금지, 전자기기 근처 사용 금지 등 안전 수칙을 철저히 준수하세요.

니콜라 테슬라와 워든클리프 타워의 꿈

테슬라코일을 이야기할 때 빼놓을 수 없는 것이 니콜라 테슬라의 원대한 비전입니다. 테슬라는 1901년 뉴욕 롱아일랜드에 높이 57미터의 워든클리프 타워를 건설하기 시작했습니다. 이 타워는 거대한 테슬라코일을 기반으로 전 세계에 무선으로 전력을 공급하겠다는 야심찬 프로젝트였습니다. 지구 자체를 도체로 활용하여 전 세계 어디서든 무선으로 전력을 수신할 수 있게 하겠다는 것이 테슬라의 구상이었습니다.

안타깝게도 이 프로젝트는 투자자 J.P. 모건의 자금 지원 중단으로 1917년 미완성 상태에서 해체되었습니다. 하지만 테슬라의 무선 전력 전송 아이디어는 100여 년이 지난 오늘날 스마트폰 무선 충전, 전기자동차 무선 충전 패드, 심지어 우주 태양광 발전소에서 지구로 에너지를 전송하는 연구에 이르기까지 다양한 형태로 실현되고 있습니다. 한 발명가의 꿈이 시대를 초월하여 현실이 되어가고 있는 셈입니다.

마무리하며

테슬라코일은 과학과 예술이 만나는 지점에 있는 매혹적인 장치입니다. 공중에 번개를 만들어내는 극적인 비주얼부터, 그 안에 담긴 정교한 물리학 원리, 그리고 무선 전력 전송이라는 미래 기술의 씨앗까지, 테슬라코일은 130년이 넘는 세월 동안 사람들의 상상력을 자극하고 영감을 주고 있습니다. DIY 제작에 관심이 있으신 분이라면 안전 수칙을 철저히 준수하면서 소형 테슬라코일 프로젝트에 도전해 보시길 권합니다. 직접 만든 장치에서 첫 번째 스파크가 튀는 순간, 니콜라 테슬라가 느꼈을 전율을 조금이나마 체험할 수 있을 것입니다.

※ 테슬라코일 제작 및 운용 시 감전, 화재 등의 위험이 있으므로 반드시 전문 지식을 갖추고 안전 장비를 착용한 상태에서 진행하시기 바랍니다.
